X射線納米CT測試服務
項目簡介
1、X射線納米CT的成像方法
X射線納米CT是X射線顯微鏡和傳統CT的結合。
利用X射線透鏡將納米尺寸的結構信息放大到微米尺寸，用微米尺寸像素的探測器采集投影數據。

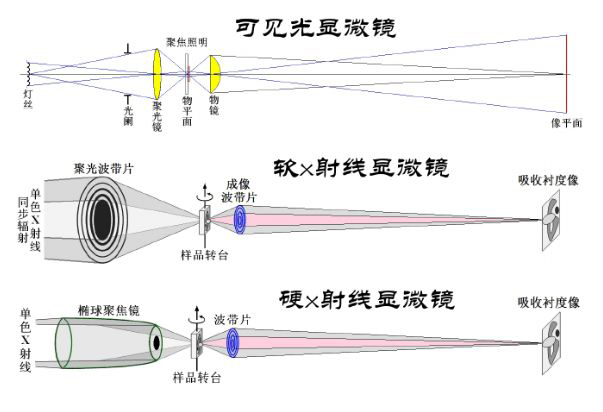

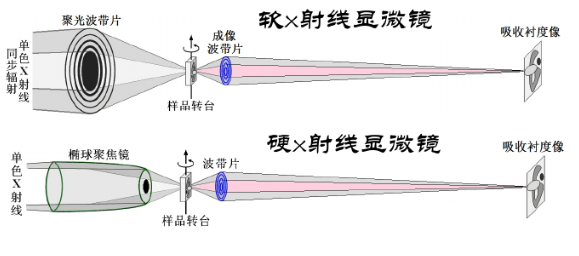

X射線顯微鏡：
X射線顯微鏡是光學顯微鏡在X射線波段的推廣

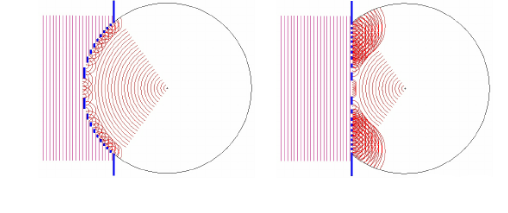

波帶片：
波帶片將一個凸球面波變換為一個凹球面波。

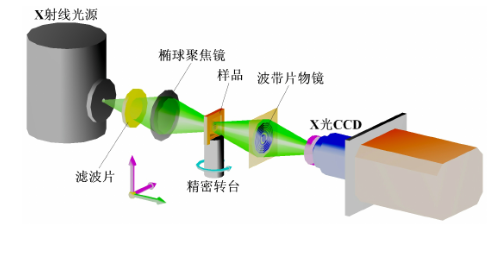

2、X射線納米CT成像過程
利用橢球鏡會聚X射線光源發出的X光束，形成空心光錐照射在樣品上；波帶片將樣品放大成像在X射線CCD上，把納米尺寸的信息放大為微米尺寸，CCD可以記錄放大的樣品像；納米精密轉臺逐步旋轉，CCD逐幅采集放大像，就可進行幾十納米分辨的CT成像。
{{modulename}}
結果展示

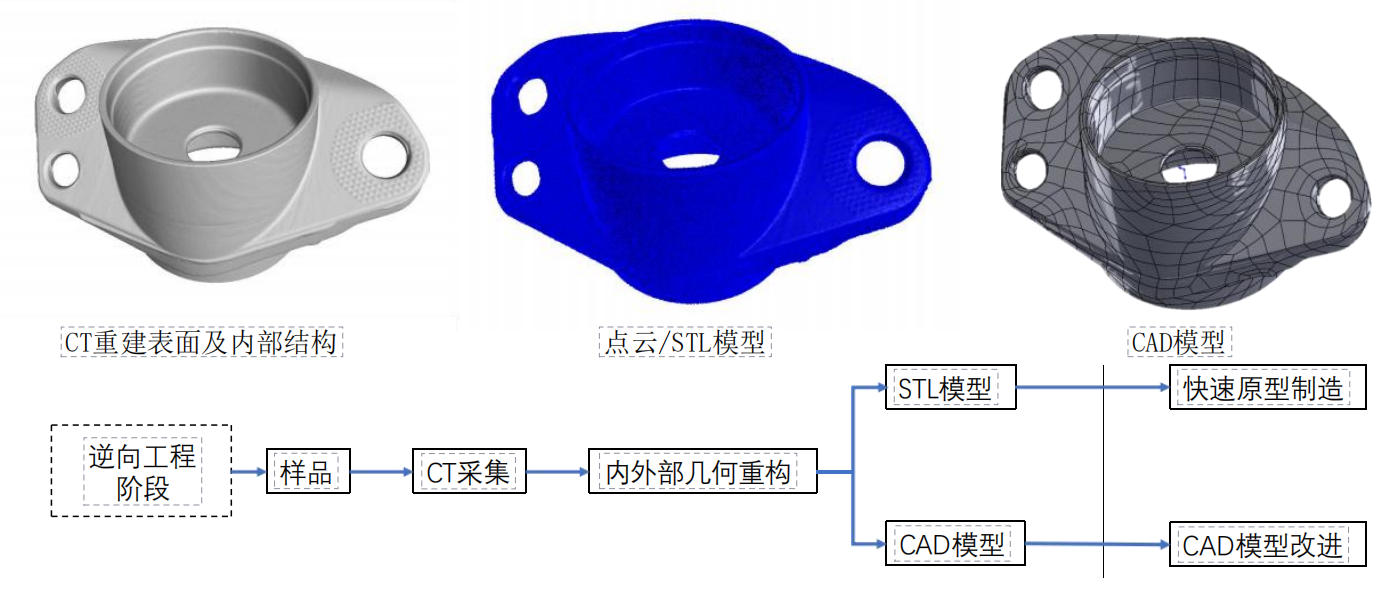

一、逆向工程

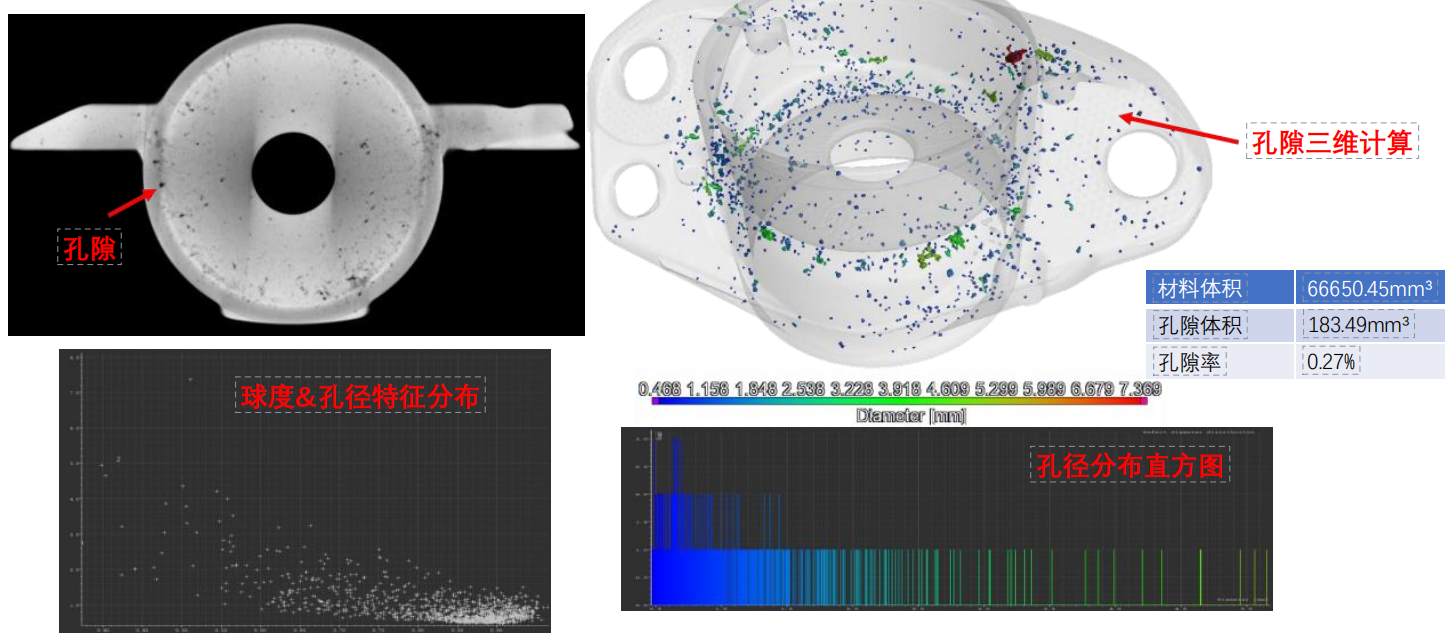

二、孔隙的整體評估

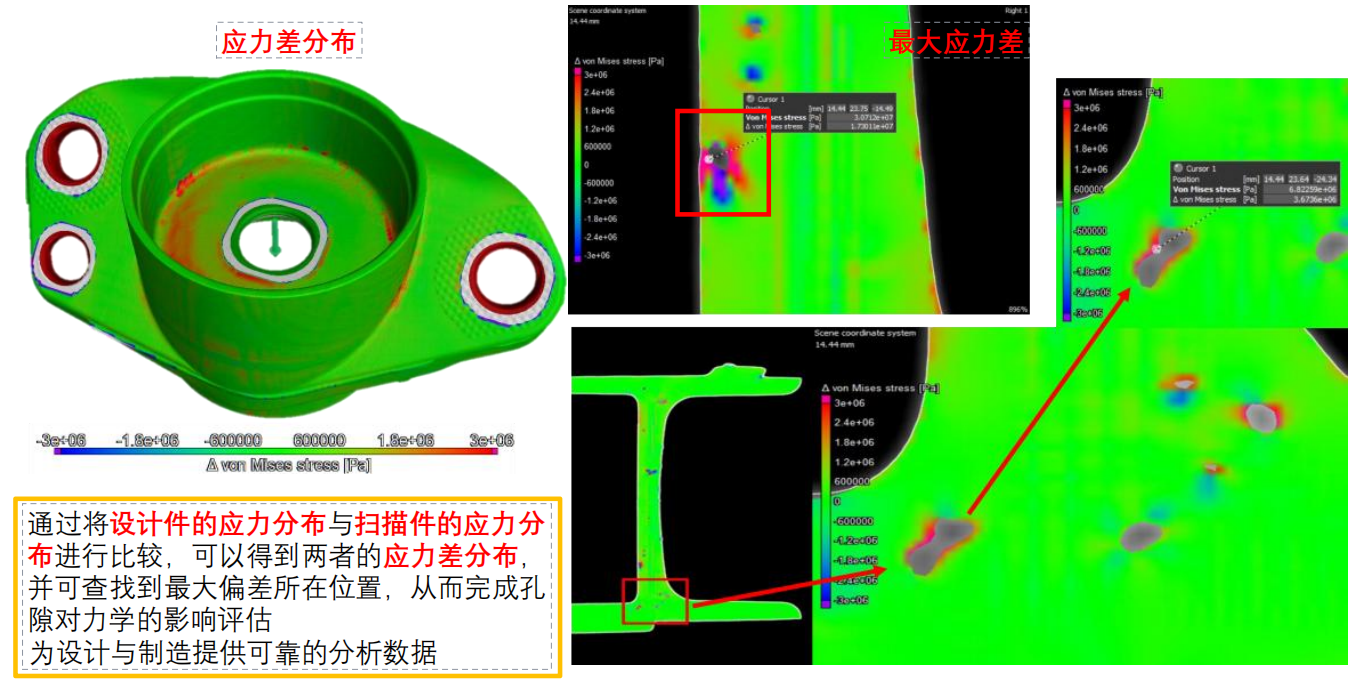

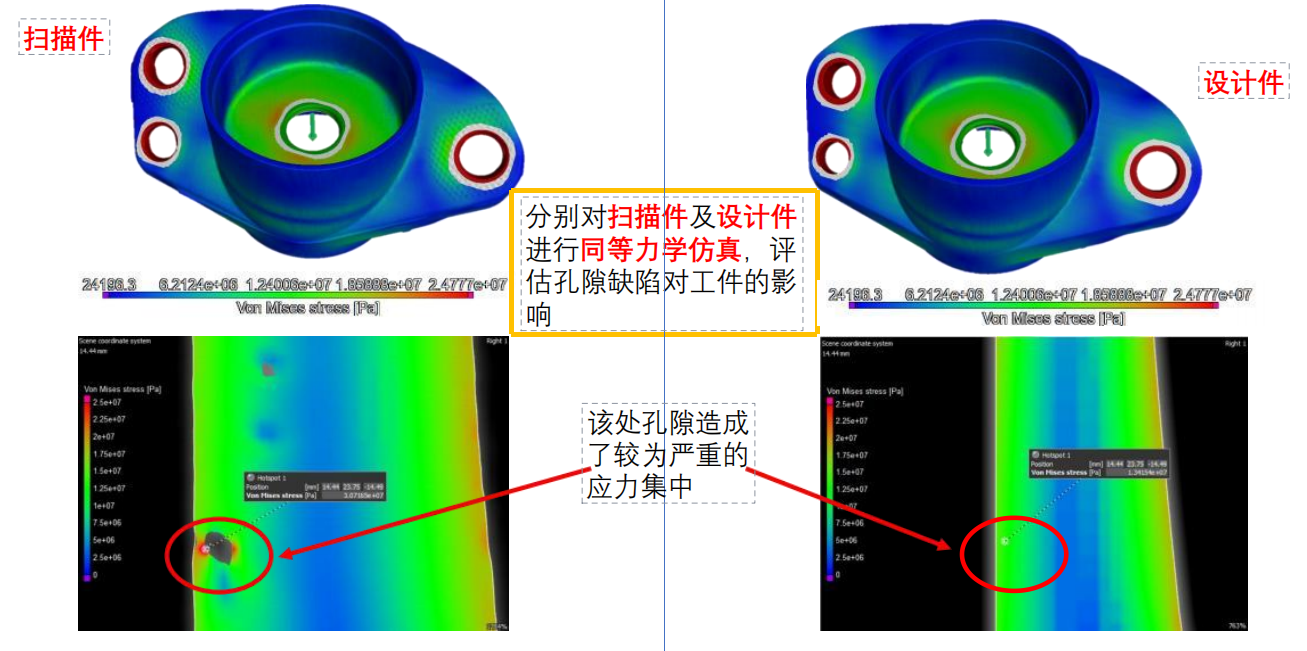

三、孔隙對力學的評估

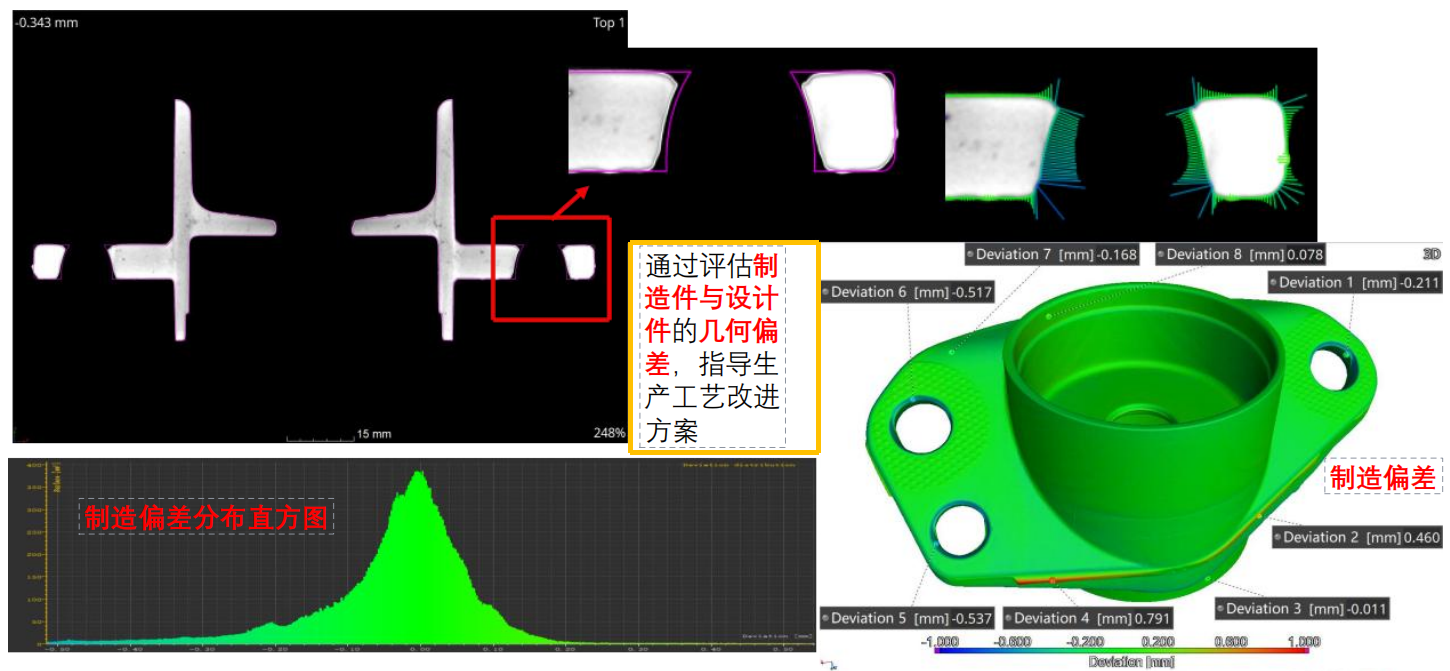

四、制造幾何偏差評估
五、復材纖維方向取向分析

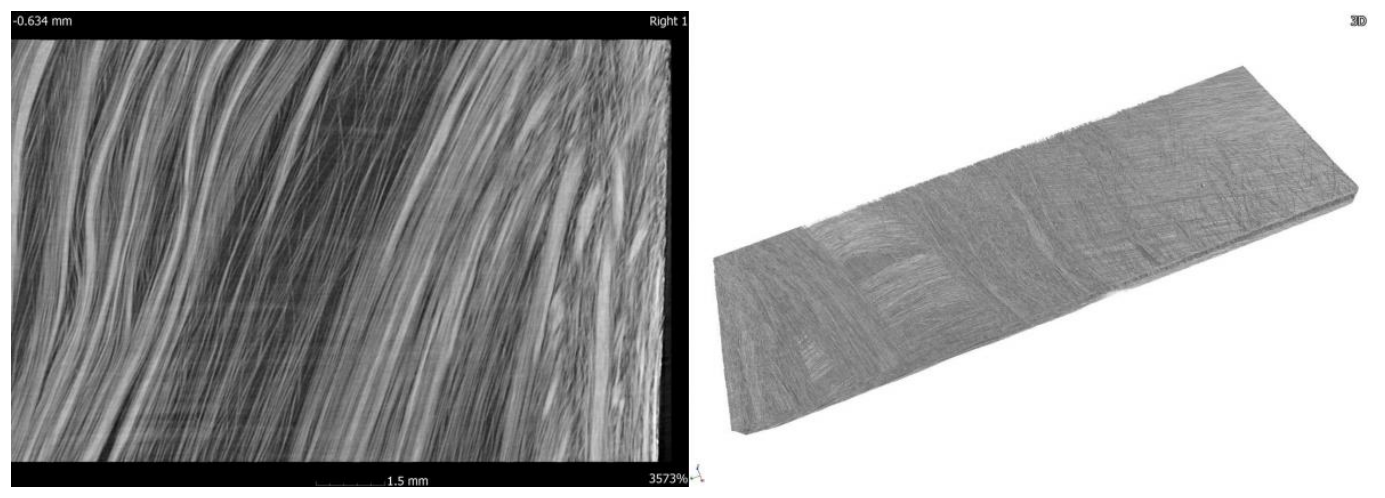

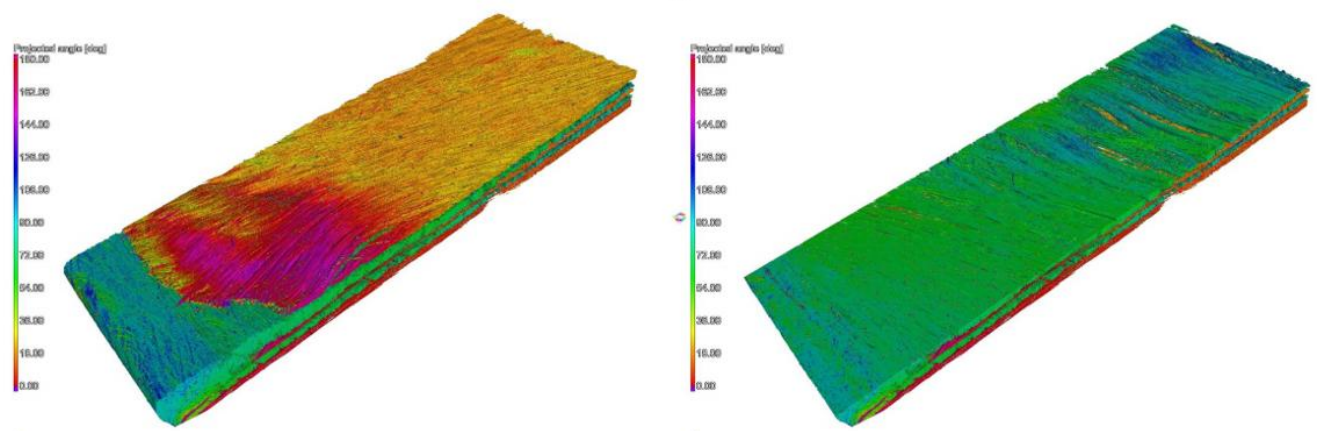

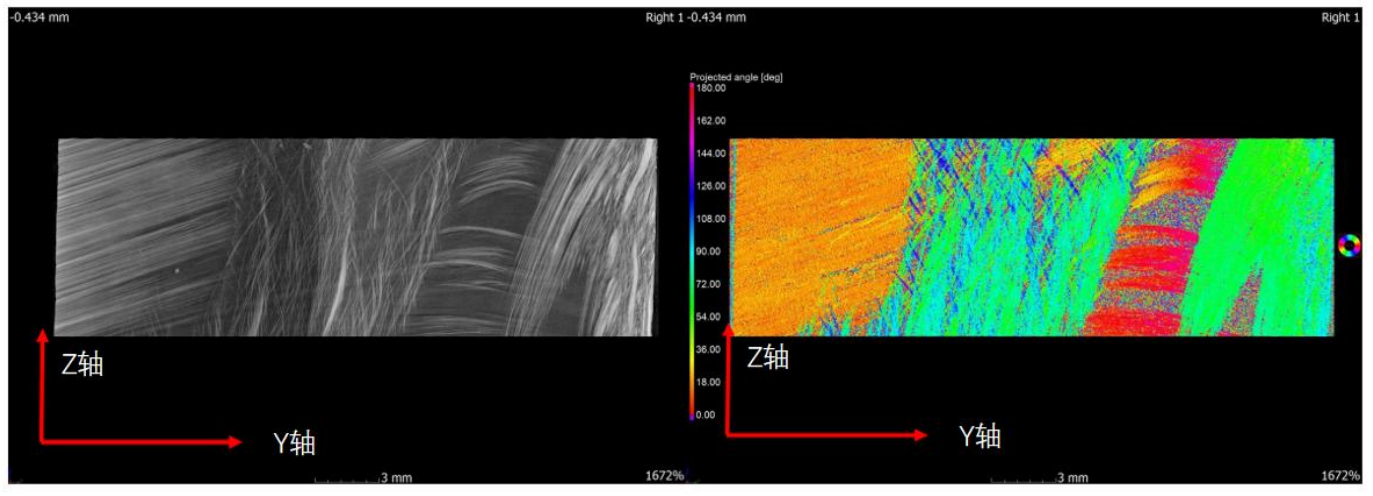

選定YZ平面作為投影平面(即左圖展示平面)，用顏色編碼表示纖維相對于水平軸的夾角，即與Y軸接近平行的纖維用紅色表示，與Z軸接近平行的用綠色/藍色標識。

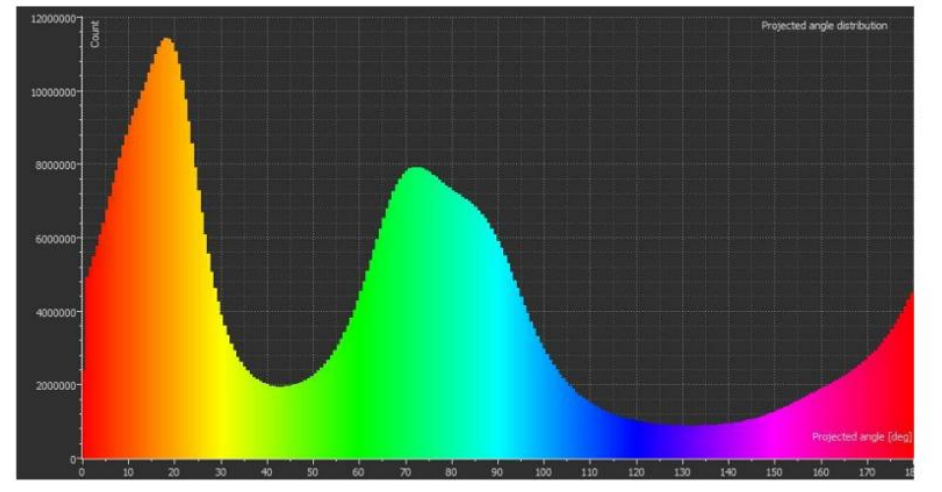

直方圖顯示了投影角的分布，橫坐標顯示投影角大小，縱坐標顯示這一角度出現的頻率，本次計算的投影角度是相對于X軸的角度，直方圖顯示兩個峰值，代表樣品內部纖維取向主要有兩個方向，一個圍繞Y軸(紅色區域)，一個圍繞Z軸(綠色/藍色區域)。

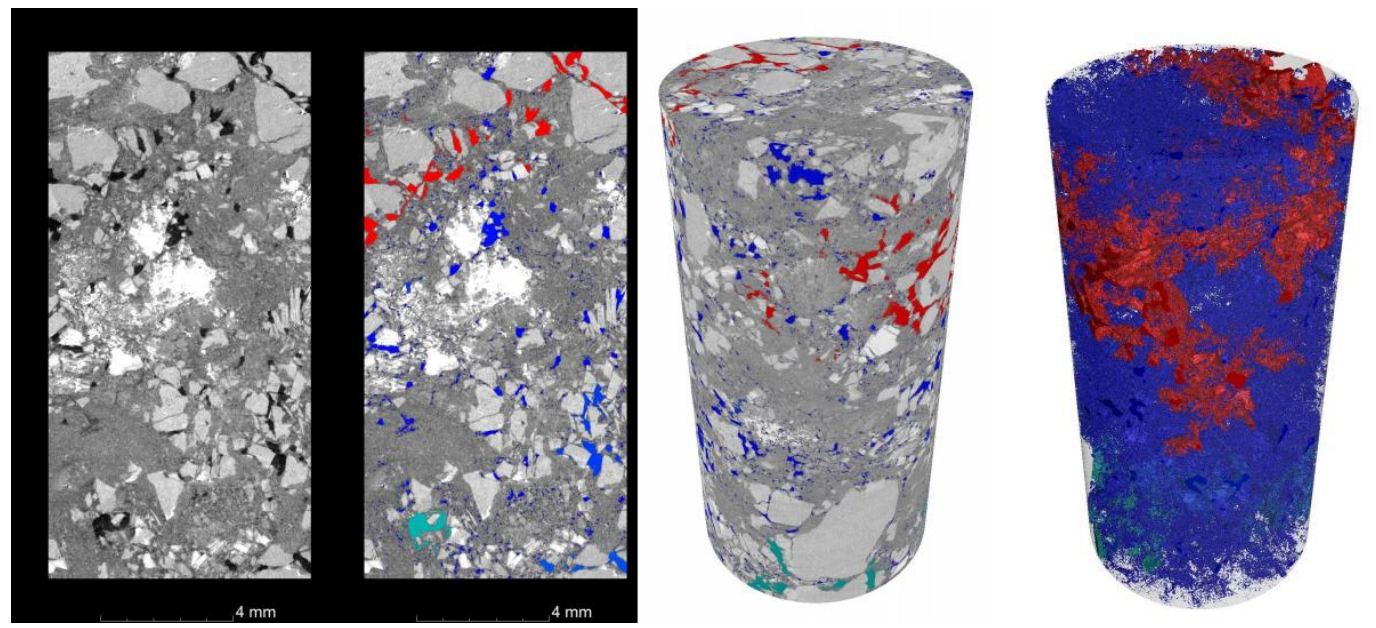

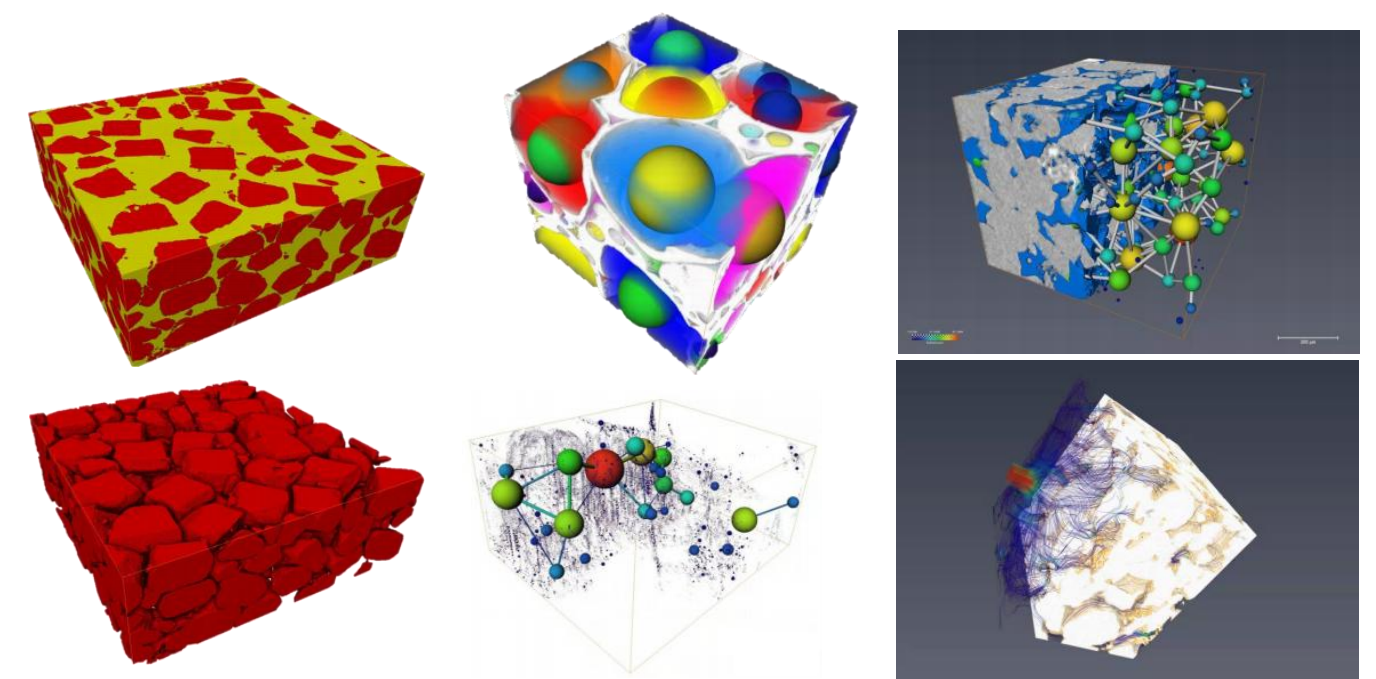

六、巖心孔隙結構分析

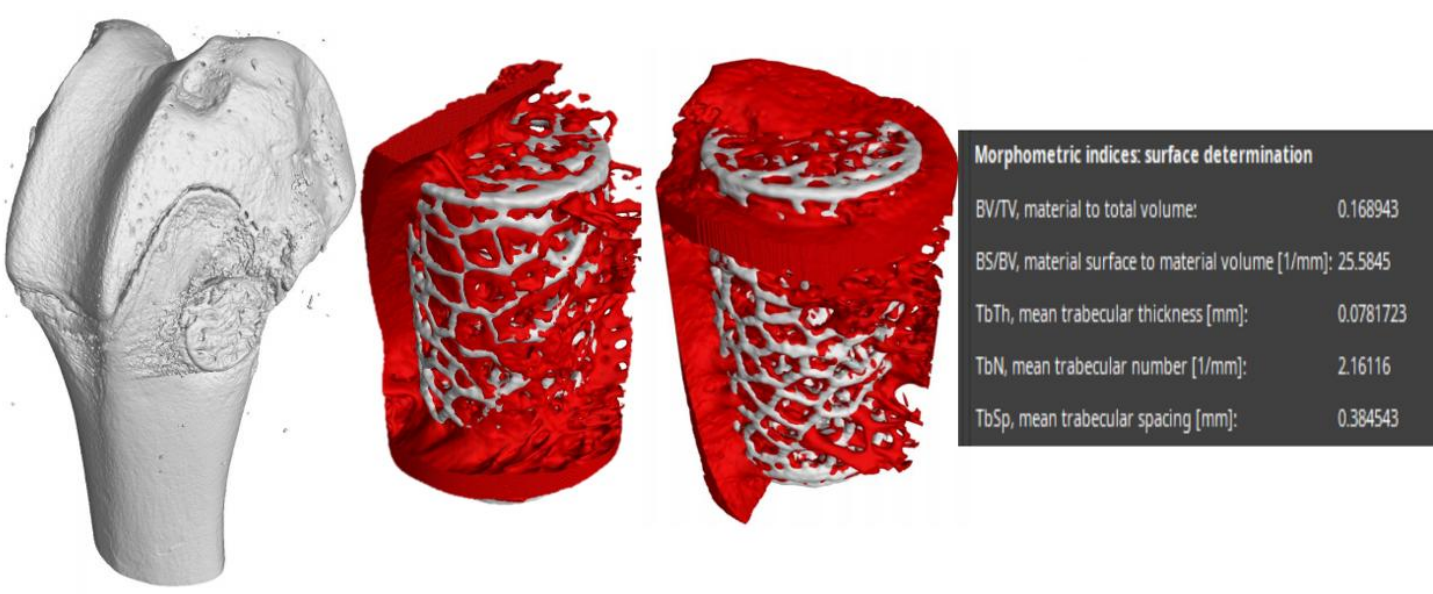

七、生物標本新生骨計算

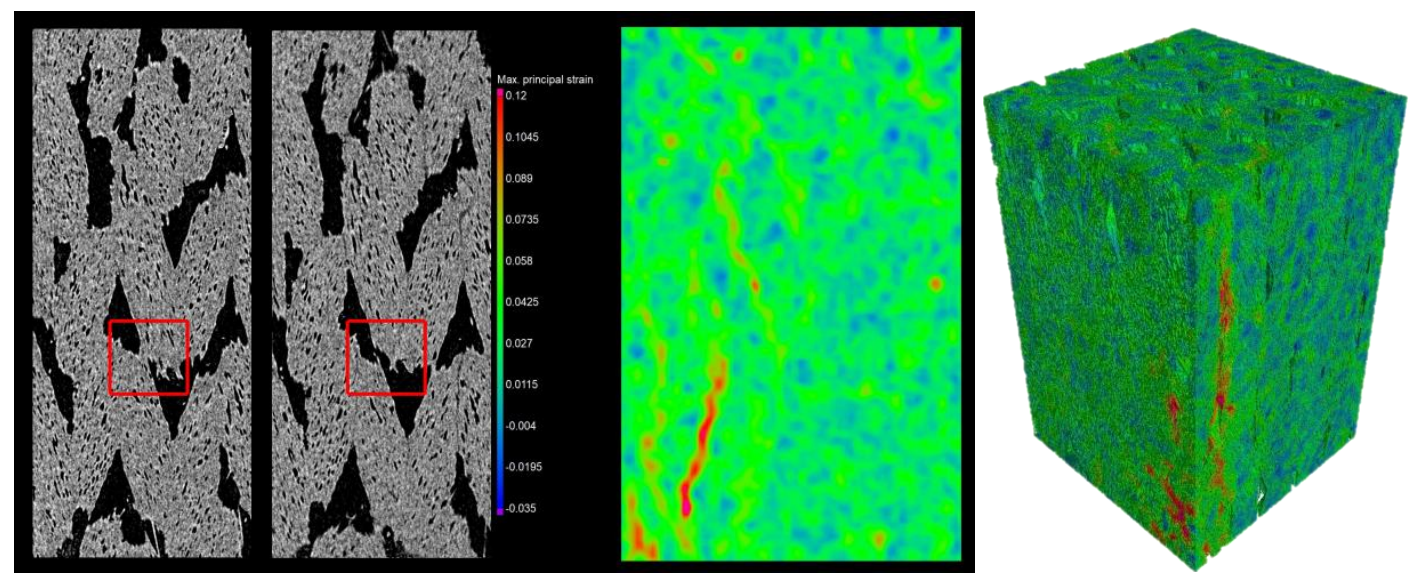

八、4D數據（DVC）

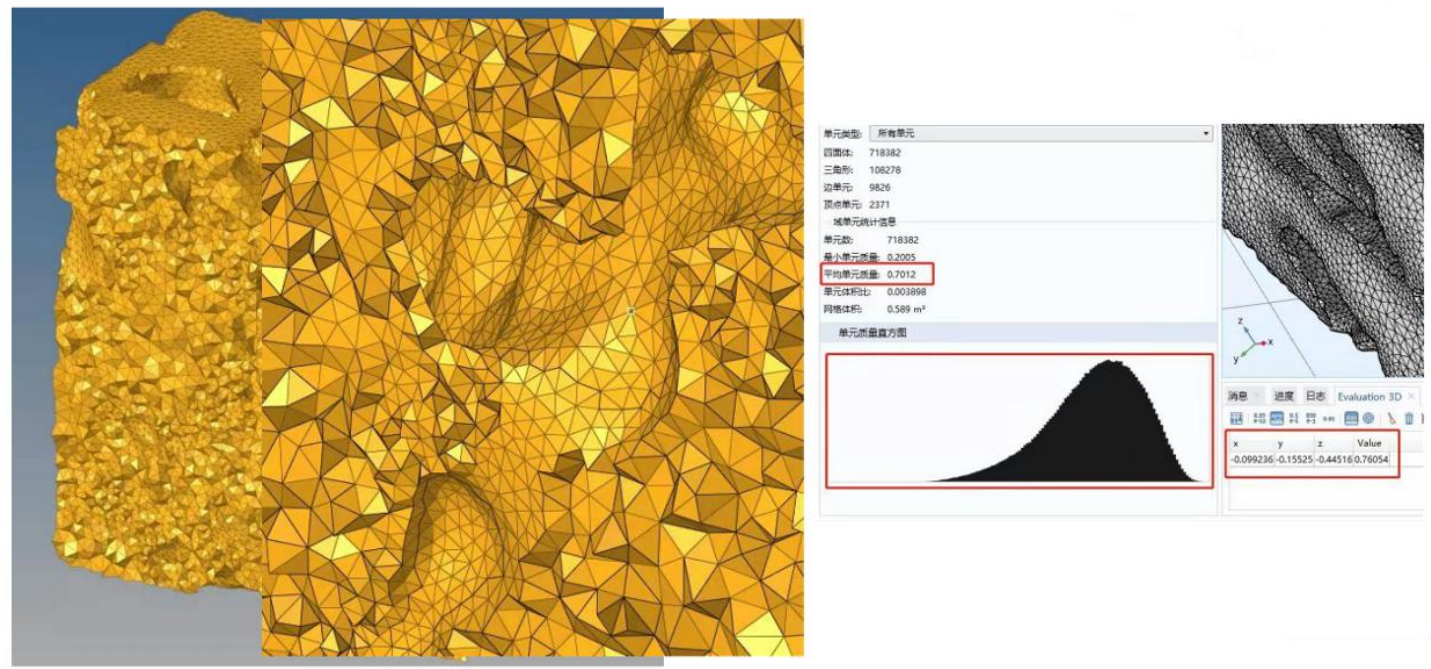

九、獨有網格處理技術

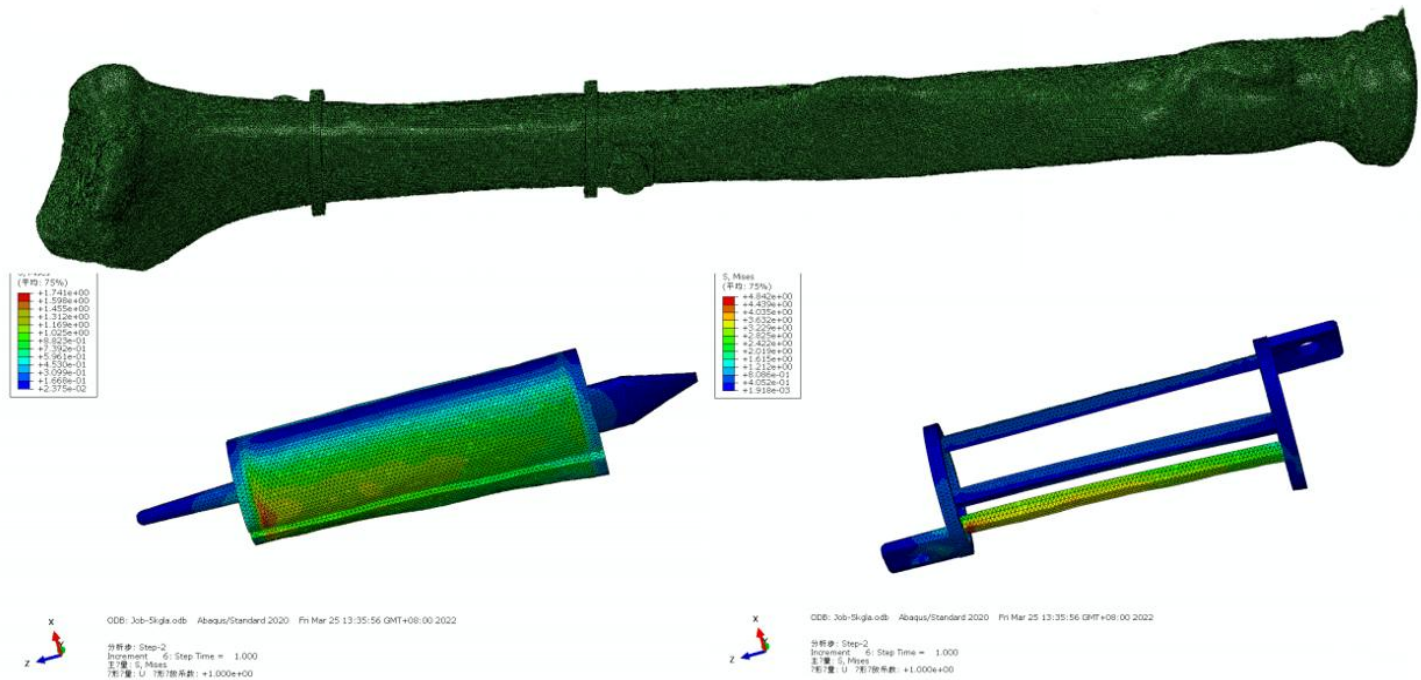

十、生物力學FEA
樣品要求
可測試樣品種類：
鎳合金、鈦合金、鎂合金、鋁合金、鋼鐵材料及其金屬間化合物等多數金屬材料，陶瓷、碳材料、高分子材料、電池材料、無機非金屬材料以及生物軟組織等固體樣品
